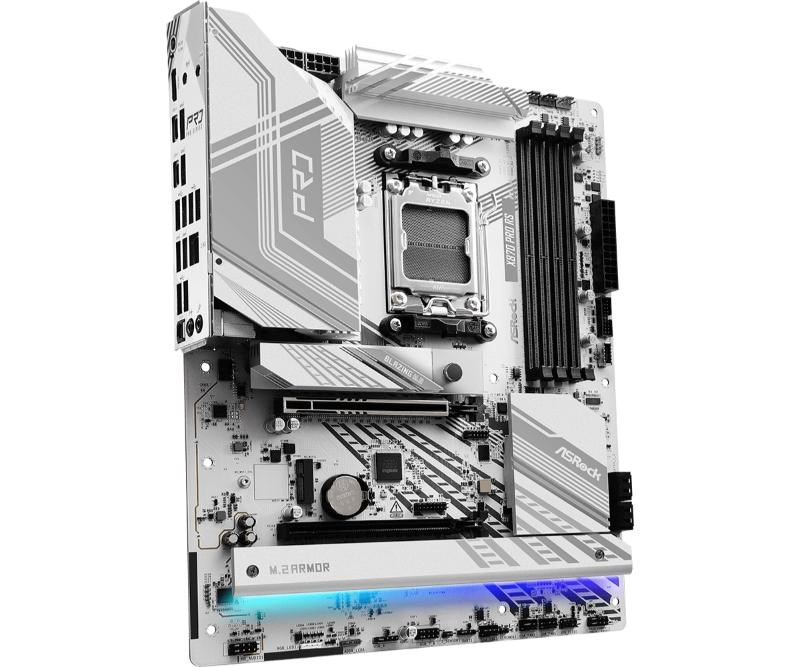

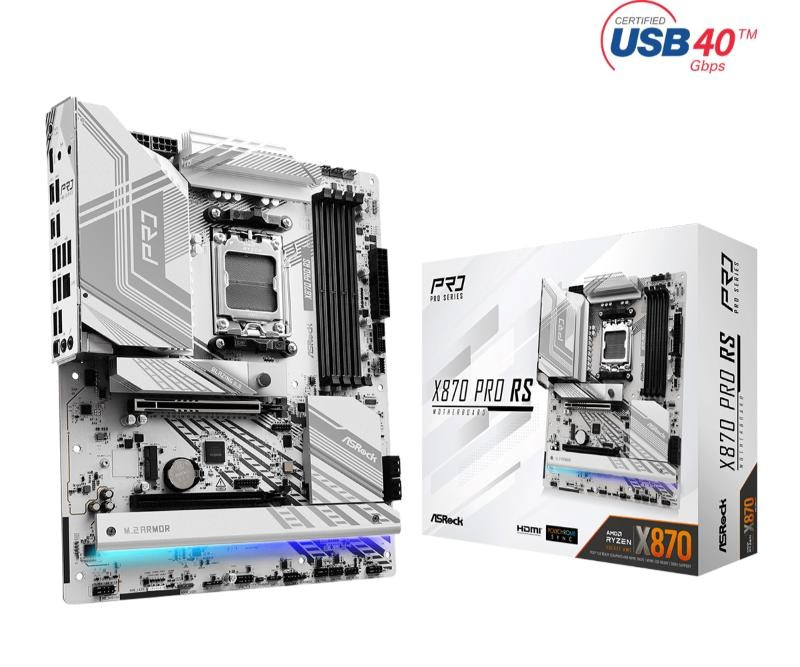

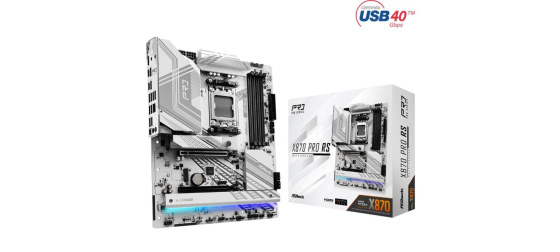

ASRock MB Sc AM5 X870 PRO RS, AMD X870, 4xDDR5, 1xHDMI, 2xThunderbolt

CPU

• Podporuje procesory AMD Socket AM5 Ryzen řady 9000, 8000 a 7000*

* Dostupnost rozšiřujících slotů se může lišit podle CPU. Podrobnosti naleznete v tabulce šířky pásma PCIe / M.2. (http://www.asrock.com/)

Čipová sada

• AMD X870

Paměť

• Technologie dvoukanálové paměti DDR5
• 4 x sloty DDR5 DIMM
• Podporuje DDR5 ECC/non-ECC, paměť bez vyrovnávací paměti až 8000+ (OC)*
• Max. kapacita systémové paměti: 256 GB
• Podporuje Extreme Memory Profile (XMP) a EXTended Profiles pro přetaktování (EXPO) paměťových modulů

BIOS

• 256 Mb AMI UEFI Legal BIOS s podporou GUI

Grafika

Integrovaná grafika AMD RDNA™ (skutečná podpora se může lišit podle CPU)

• 1 x HDMI 2.1 TMDS/FRL 8G kompatibilní, podporuje HDR, HDCP 2.3 a max. rozlišení až 4K 120Hz
• 2 x USB4, podpora HDCP 2.3 a max. rozlišení až 8K 30Hz*

* Prostřednictvím portů USB4 lze zobrazit pouze integrovanou grafiku CPU. Pokud chcete zobrazovat na monitoru typu C, použijte procesory AM5 Ryzen 9000, 8000 a 7000 s integrovanou grafikou.

Zvuk

• 7.1CH HD zvuk s ochranou obsahu (Realtek ALC1220 Audio Codec)
• Snímání impedance na zadním výstupním portu
• Jednotlivé vrstvy PCB pro R/L audio kanál
• Nahimic Audio

LAN

• 2,5 Gigabit LAN 10/100/1000/2500 Mb/s
• Dragon RTL8125BG
• Podporuje Dragon 2.5G LAN Software
• Inteligentní automatické nastavení šířky pásma
• Vizuální uživatelsky přívětivé uživatelské rozhraní
• Vizuální statistika využití sítě
• Optimalizované výchozí nastavení pro režimy hry, prohlížeče a streamování
• Uživatelsky přizpůsobené řízení priority

Sloty

CPU:

• 1 x PCIe 5.0 x16 slot (PCIE1), podporuje režim x16*

Čipová sada:

• 1 x PCIe 4.0 x16 slot (PCIE2), podporuje x4 režim*
• 1 x M.2 Socket (Key E), podporuje WiFi/BT PCIe WiFi modul typu 2230
• Podporuje AMD CrossFire™
• 15µ zlatý kontakt ve slotu VGA PCIe (PCIE1)

* PCIE1 poběží na Gen5x16 s procesory řady 9000 a 7000, Gen4x8 s procesory řady 8000 (Phoenix 1) a Gen4x4 s procesory řady 8000 (Phoenix 2).

Pokud je M2_2 obsazeno, PCIE2 bude deaktivováno.

Podporuje NVMe SSD jako spouštěcí disky

Skladování

CPU:

• 1 x Blazing M.2 Socket (M2_1, Key M), podporuje typ 2280 PCIe Gen5x4 (128 Gb/s) režim*

Čipová sada:

• 1 x Hyper M.2 Socket (M2_2, Key M), podporuje typ 2230/2242/2260/2280 PCIe Gen4x4 (64 Gb/s) režim*
• 1 x Ultra M.2 Socket (M2_3, Key M), podporuje režimy typu 2280 SATA3 6,0 Gb/s a PCIe Gen3x4 (32 Gb/s)*
• 2 x SATA3 6,0 Gb/s konektory ASMedia ASM1061:
• 2 x SATA3 6,0 Gb/s konektory

* Podporuje NVMe SSD jako spouštěcí disky.

M2_1 je první prioritou pro instalaci M.2.

M2_1 poběží na Gen5x4 s procesory řady 9000 a 7000 a Gen4x4 s procesory řady 8000 (Phoenix 1 a Phoenix 2).

Pokud je M2_2 obsazeno, PCIE2 bude deaktivováno.

Pokud je SATA3_1 nebo SATA3_2 obsazeno, M2_3 přejde na nižší verzi do režimu Gen3x2.

NÁLET

• Podporuje RAID 0 a RAID 1 pro úložná zařízení SATA
• Podporuje RAID 0, RAID 1 a RAID 10 pro úložná zařízení M.2 NVMe*

* Pro podporu RAID 10 vyžaduje další rozšiřující karty M.2 NVMe

USB

CPU:

• 2 x USB4 Type-C (zadní)
• 2 x USB 3.2 Gen1 Type-A (zadní (USB32_1 a USB32_2))

Čipová sada:

• 1 x USB 3.2 Gen2x2 Type-C (přední)
• 4 x USB 3.2 Gen1 Type-A (2 vzadu (USB32_3 a USB32_4), 2 vpředu)
• 9 x USB 2.0 (6 vzadu, 3 vpředu)

* Všechny porty USB podporují ochranu ESD

Konektor

• 1 x kabelová hlavice termistoru
• 1 x Power LED a reproduktor
• 1 x RGB LED záhlaví*
• 3 x adresovatelné LED záhlaví**
• 2 x konektory ventilátoru CPU (4kolíkové) (inteligentní ovládání rychlosti ventilátoru)***
• 4 x konektory ventilátoru podvozku (4kolíkové) (inteligentní ovládání rychlosti ventilátoru)***
• 1 x konektor ventilátoru čerpadla AIO (4kolíkový) (inteligentní ovládání rychlosti ventilátoru)***
• 1 x 24pinový ATX napájecí konektor
• 2 x 8pinové 12V napájecí konektory (Hi-Density Power Connector)
• 1 x audio konektor na předním panelu
• 2 x USB 2.0 Headers (podpora 3 USB 2.0 portů)
• 1 x USB 3.2 Gen1 Header (podporuje 2 USB 3.2 Gen1 porty)
• 1 x přední panel USB 3.2 Gen2x2 Header typu C (20 Gb/s)

* Podporuje celkem až 12V/3A, 36W LED pásek

** Podpora celkem až 5V/3A, 15W LED pásek

*** CPU_FAN1 podporuje výkon ventilátoru až 1A (12W).

CPU_FAN2, CHA_FAN1~4 a AIO_PUMP podporují výkon ventilátoru až 3A (36W).

CPU_FAN2, CHA_FAN1~4 a AIO_PUMP dokážou automaticky detekovat, zda se používá 3pinový nebo 4pinový ventilátor.

I/O zadního panelu

• 2 x montážní body antény
• 1 x HDMI port
• 1 x optický výstupní port SPDIF
• 2 x porty USB4 Type-C (40 Gb/s)*
• 4 x porty USB 3.2 Gen1 typu A
• 6 x USB 2.0 portů
• 1 x RJ-45 LAN port
• 1 x tlačítko BIOS Flashback
• 1 x Line Out Jack (Zlatý audio Jack)
• 1 x mikrofonní vstupní jack (zlatý audio jack)

* Podporuje nabíjení USB PD 3.0 až 5V@3A (15W).

Software a UEFI

Software

• Nástroj pro základní desku ASRock (A-Tuning)
• ASRock Dragon 2.5G LAN Software
• ASRock Polychrome SYNC*

UEFI

• ASRock EZ Mode
• ASRock Full HD UEFI
• ASRock Auto Driver Installer
• ASRock Instant Flash

*Tyto nástroje lze stáhnout z ASRock Live Update & APP Shop.

Příslušenství

• 2 x SATA datové kabely
• 1 x šroub pro zásuvku M.2

Form Factor

• Formát ATX: 12,0" x 9,6", 30,5 cm x 24,4 cm
• 8vrstvá deska plošných spojů

OS

• Microsoft Windows® 10 64-bit / 11 64-bit

Certifikace

• FCC, CE
• ErP/EuP ready (je vyžadován zdroj napájení ErP/EuP ready)
